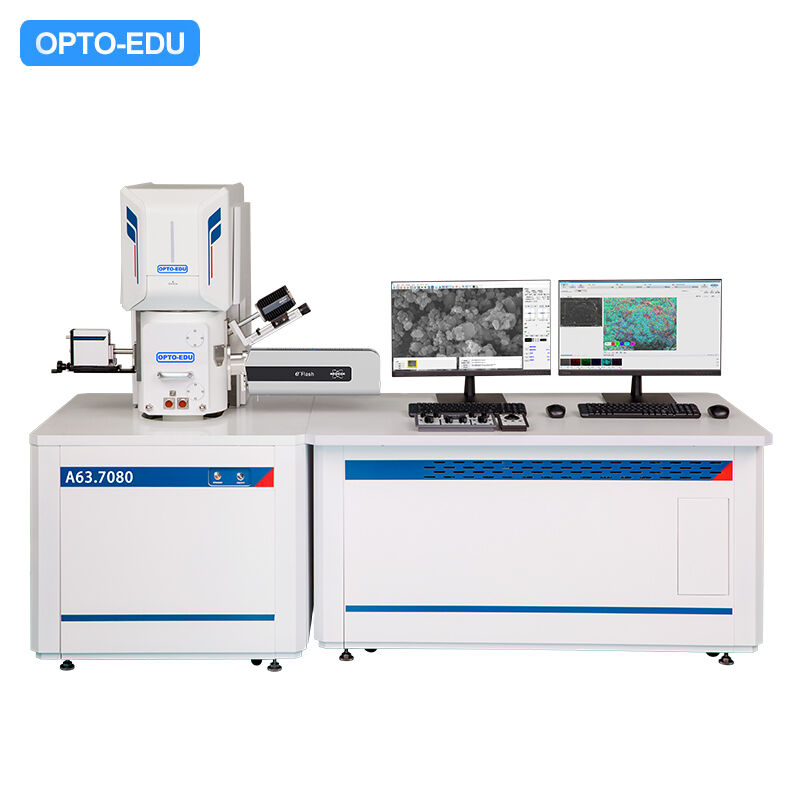

1x~600000x Emission Scanning Electron Microscope Schottky Gun A63.7080 Std Feg Sem

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem

  • Destacar

    8x microscópio eletrônico de varredura de emissão

    ,

    microscópio eletrônico de varredura de emissão de pistola schottky

  • Resolução
    1,5nm@15KV(SE); 3nm@20KV(BSE)
  • Ampliação
    1x~600000x
  • Arma de elétron
    Arma de elétrons de emissão Schottky
  • Tensão de aceleração
    0~30KV
  • Sistema de vácuo
    Bomba de íons, bomba turbo molecular, bomba de rotação
  • Estágio de amostra
    Estágio motorizado eucêntrico de cinco eixos
  • Corrente de feixe de elétrons
    10pA~0,3μA
  • Diâmetro máximo da amostra
    175 mm
  • Lugar de origem
    China
  • Marca
    CNOEC, OPTO-EDU
  • Certificação
    CE,
  • Número do modelo
    A63.7080
  • Documento
  • Quantidade de ordem mínima
    1 pc
  • Preço
    FOB $1~1000, Depend on Order Quantity
  • Detalhes da embalagem
    Embalagem da caixa, para o transporte da exportação
  • Tempo de entrega
    5 ~ 20 dias
  • Termos de pagamento
    T/T, West Union, PayPal
  • Habilidade da fonte
    mês de 5000 PCes

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 0
1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 1
1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 2
1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 3

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 4

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 5

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 6

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 7

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 8

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 9

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 10

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 11

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 12

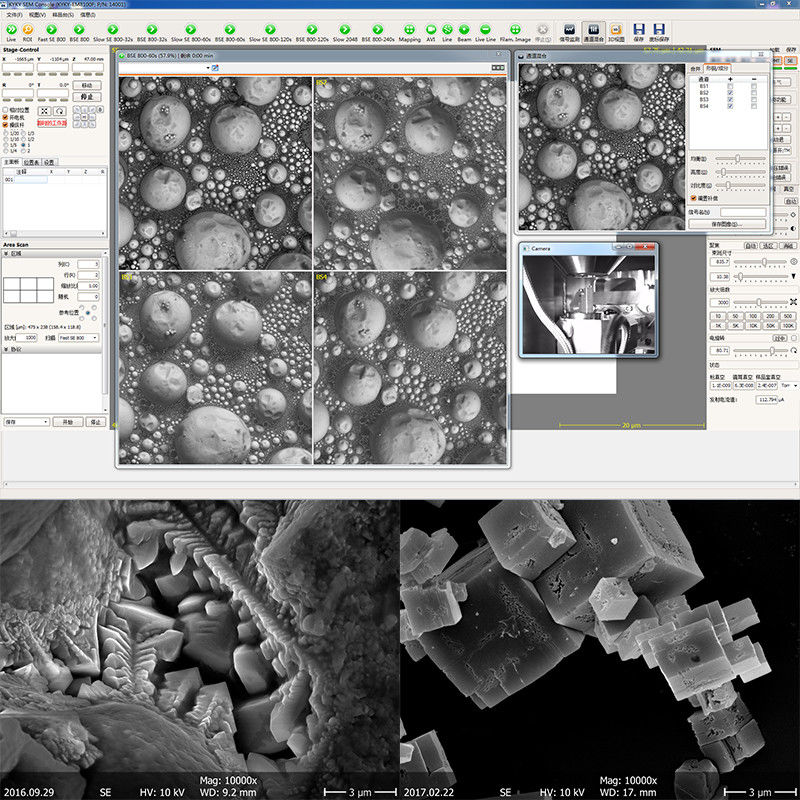

Função principal do software A63.7080, A63.7081
Comissionamento integrado de alta tensão Ligar/desligar automaticamente o filamento Regulamentação de mudança potencial
Ajuste de brilho Ajuste elétrico para central Brilho automático
Ajuste de contraste Ajuste da lente objetiva Foco automático
Ajuste de ampliação Desmagnetização objetiva Eliminação automática do astigmatismo
Modo de digitalização de área selecionada Ajuste de rotação elétrica Gerenciamento de parâmetros do microscópio
Modo de varredura de ponto Ajuste de deslocamento do feixe de elétrons Exibição em tempo real do tamanho do campo de digitalização
Modo de varredura de linha Ajuste de inclinação do feixe de elétrons Ajuste da lente da arma
Digitalização de superfície Ajuste de velocidade de digitalização Entrada multicanal
Monitoramento de energia de alta tensão Centralização do balanço Medição de régua


1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 13
1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 14

SEM A63.7069
A63.7069-L
A63.7069-LV
A63.7080
A63.7080-L
A63.7081
Resolução 3nm@30KV(SE)
6nm@30KV(BSE)
1,5nm@30KV(SE)
3nm@30KV(BSE)
1,0nm@30KV(SE)
3,0nm@1KV(SE)
2,5nm@30KV(BSE)
Ampliação 1x ~ 450000x,Ampliação Verdadeira Negativa 1x ~ 600000x, ampliação real negativa Ampliação verdadeira negativa de 1x ~ 3000000x
Arma de elétrons Cartucho de filamento de tungstênio pré-centralizado Pistola de emissão de campo Schottky Pistola de emissão de campo Schottky
Tensão Tensão de aceleração 0,230kV, ajustável contínuo, etapa de ajuste 100V@0-10Kv, 1KV@10-30KV
Visualização rápida Função de imagem de visualização rápida de uma tecla N / D N / D
Sistema de lentes Lente cônica eletromagnética de três níveis Lente cônica eletromagnética multiníveis
Abertura 3 aberturas objetivas de molibdênio, ajustáveis ​​fora do sistema de vácuo, sem necessidade de desmontar a objetiva para alterar a abertura
Sistema de vácuo 1 bomba turbomolecular
1 bomba mecânica
Vácuo da sala de amostra>2.6E-3Pa
Vácuo da sala da arma de elétrons> 2.6E-3Pa
Controle de vácuo totalmente automático
Função de intertravamento a vácuo

Modelo opcional: A63.7069-LV
1 bomba turbomolecular
2Bombas Mecânicas
Vácuo da sala de amostra>2.6E-3Pa
Vácuo da sala da arma de elétrons> 2.6E-3Pa
Controle de vácuo totalmente automático
Função de intertravamento a vácuo

Baixo VácuoFaixa 10 ~ 270Pa para troca rápida em 90 segundos para BSE (LV)
1 conjunto de bomba iônica
1 bomba turbomolecular
1 bomba mecânica
Vácuo da sala de amostra>6E-4Pa
Vácuo da sala da arma de elétrons>2E-7 Pa
Controle de vácuo totalmente automático
Função de intertravamento a vácuo
1 bomba de íons por pulverização catódica
1 bomba composta de íons Getter
1 bomba turbomolecular
1 bomba mecânica
Vácuo da sala de amostra>6E-4Pa
Vácuo da sala da arma de elétrons>2E-7 Pa
Controle de vácuo totalmente automático
Função de intertravamento a vácuo
Detector SE: Detector de elétrons secundário de alto vácuo (com proteção de detector) SE: Detector de elétrons secundário de alto vácuo (com proteção de detector) SE: Detector de elétrons secundário de alto vácuo (com proteção de detector)
BSE: Segmentação de semicondutores 4
Detector de dispersão traseira
Opcional Opcional
Modelo opcional: A63.7069-LV
EEB(LV): Segmentação de semicondutores 4
Detector de dispersão traseira

CCD:Câmera CCD infravermelha CCD:Câmera CCD infravermelha CCD:Câmera CCD infravermelha
Estender porta 2 Estenda as portas na sala de amostra para
EDS, BSD, WDS etc.
4 Estenda as portas na sala de amostra para
BSE, EDS, BSD, WDS etc.
4 Estenda as portas na sala de amostra para
BSE, EDS, BSD, WDS etc.
Estágio de amostra Estágio de 5 eixos, 4Auto+1ManualControlar
Faixa de viagem:
X=70mm, Y=50mm, Z=45mm,
R=360°, T=-5°~+90°(Manual)
Alerta de toque e função de parada

Modelo opcional:

A63.7069-LPalco grande automático de 5 eixos
5 eixosAuto MeioEstágio
Faixa de viagem:
X=80mm, Y=50mm, Z=30mm,
R=360°, T=-5°~+70°
Alerta de toque e função de parada

Modelo opcional:

A63.7080-L5 eixosAuto GrandeEstágio
5 eixosAuto GrandeEstágio
Faixa de viagem:
X = 150 mm, Y = 150 mm, Z = 60 mm,
R=360°, T=-5°~+70°
Alerta de toque e função de parada
Espécime máximo Diâmetro 175 mm, Altura 35 mm Diâmetro 175 mm, Altura 20 mm Diâmetro 340 mm, Altura 50 mm
Sistema de imagem Resolução máxima de imagem estática real 4096x4096 pixels,
Formato de arquivo de imagem: BMP (padrão), GIF, JPG, PNG, TIF
Resolução máxima de imagem estática real 16384x16384 pixels,
Formato de arquivo de imagem: TIF (padrão), BMP, GIF, JPG, PNG
Vídeo: Gravação automática de vídeo digital .AVI
Resolução máxima de imagem estática real 16384x16384 pixels,
Formato de arquivo de imagem: TIF (padrão), BMP, GIF, JPG, PNG
Vídeo: Gravação automática de vídeo digital .AVI
Computador e software Sistema Win 10 da estação de trabalho para PC, com software profissional de análise de imagem para controlar totalmente a operação inteira do microscópio SEM, especificação do computador não inferior a Inter I5 3,2 GHz, memória 4G, monitor LCD IPS de 24 ", disco rígido 500G, mouse, teclado
Exibição de fotos O nível da imagem é rico e meticuloso, mostrando ampliação em tempo real, régua, tensão, curva cinza
Dimensão
& Peso
Corpo do microscópio 800x800x1850mm
Mesa de Trabalho 1340x850x740mm
Peso Total 400Kg
Corpo do microscópio 800x800x1480mm
Mesa de Trabalho 1340x850x740mm
Peso Total 450Kg
Corpo do microscópio 1000x1000x1730mm
Mesa de Trabalho 1330x850x740mm
Peso Total 550Kg

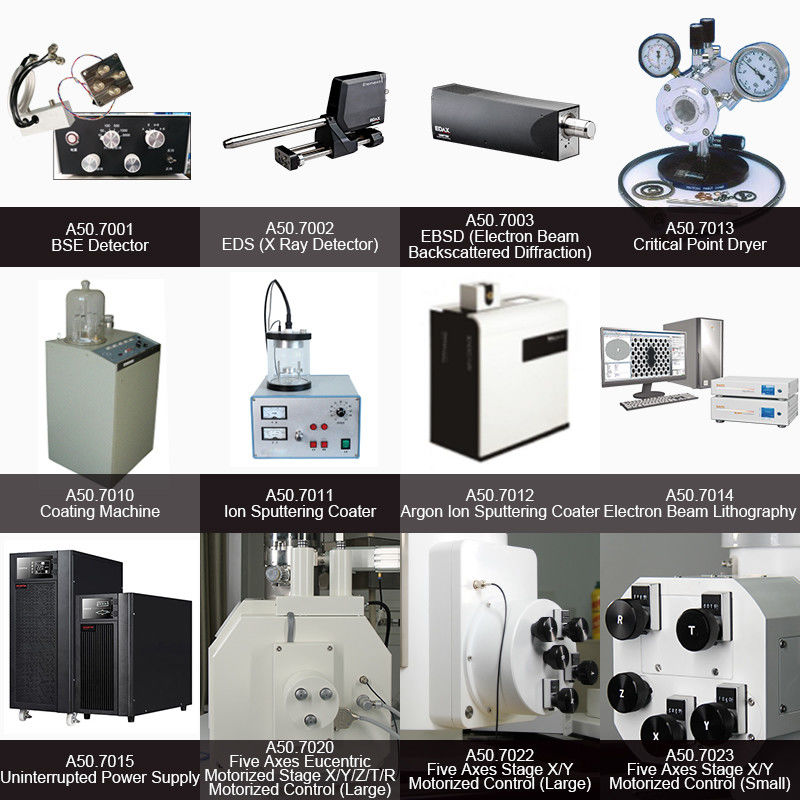

Acessórios opcionais
Acessórios opcionais A50.7002Espectrômetro de Raios X Dispersivos de Energia EDS
A50.7011Revestimento por pulverização catódica de íons
A50.7001Detector de elétrons de dispersão traseira BSE
A50.7002Espectrômetro de Raios X Dispersivos de Energia EDS
A50.7011Revestimento por pulverização catódica de íons
A50.7030Painel de controle motorizado
A50.7001Detector de elétrons de dispersão traseira BSE
A50.7002Espectrômetro de Raios X Dispersivos de Energia EDS
A50.7011Revestimento por pulverização catódica de íons
A50.7030Painel de controle motorizado

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 15

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 16
A50.7001 Detector de EEB Detector de espalhamento traseiro de quatro segmentos semicondutores;
Disponível nos Ingredientes A+B, Informações Morfológicas AB;
Amostra Disponível Observe Sem Sputtering Gold;
Disponível em Observar impureza e distribuição diretamente do mapa em escala de cinza.
A50.7002 EDS (detector de raios X) Janela de nitreto de silício (Si3N4) para otimizar a transmissão de raios X de baixa energia para análise de elementos leves;
Excelente resolução e sua eletrônica avançada de baixo ruído proporcionam excelente desempenho de rendimento;
A pequena pegada oferece flexibilidade para garantir a geometria ideal e as condições de coleta Aata;
Os detectores contêm um chip de 30 mm2.
A50.7003 EBSD (difração retroespalhada por feixe de elétrons) o usuário pode analisar a orientação do cristal, a fase do cristal e a microtextura dos materiais e desempenho dos materiais relacionados, etc.
otimização automática das configurações da câmera EBSD
durante a coleta de dados, faça análises interativas em tempo real para obter o máximo de informações
todos os dados foram marcados com time tag, que pode ser visualizado a qualquer momento
alta resolução 1392 x 1040 x 12
Velocidade de digitalização e índice: 198 pontos / s, com Ni como padrão, sob a condição de 2 ~ 5nA, pode garantir a taxa de índice ≥99%;
funciona bem sob a condição de corrente de feixe baixo e baixa tensão de 5kV a 100pA
precisão de medição de orientação: melhor que 0,1 graus
Usando sistema de índice triplex: não há necessidade de depender de definição de banda única, indexação fácil de padrão de baixa qualidade
banco de dados dedicado: banco de dados especial EBSD obtido por difração de elétrons: estrutura de fase >400
Capacidade de indexação: pode indexar automaticamente todos os materiais cristalinos de 7 sistemas de cristal.
As opções avançadas incluem cálculo de rigidez elástica (Rigidez Elástica), fator de Taylor (Taylor), fator de Schmidt (Schmid) e assim por diante.
A50.7010 Máquina de revestimento Concha de proteção de vidro: ∮250mm; 340 mm de altura;
Câmara de processamento de vidro:
∮88mm; 140 mm de altura, ∮88 mm; 57 mm de altura;
Tamanho do estágio da amostra: ∮40mm (máx.);
Sistema de vácuo: bomba molecular e bomba mecânica;
Detecção de Vácuo: Pirani Gage;
Vácuo: melhor que 2 X 10-3 Pa;
Proteção a vácuo: 20 Pa com válvula de inflação em microescala;
Movimento da amostra: rotação plana, precessão de inclinação.
A50.7011 Revestimento por pulverização catódica de íons Câmara de processamento de vidro: ∮100mm; 130 mm de altura;
Tamanho do estágio da amostra: ∮40mm (segure 6 copos de amostra);
Tamanho do alvo dourado: ∮58 mm * 0,12 mm (espessura);
Detecção de Vácuo: Pirani Gage;
Proteção a vácuo: 20 Pa com válvula de inflação em microescala;
Gás médio: argônio ou ar com entrada de ar especial de gás argônio e regulação de gás em microescala.
A50.7012 Coater de pulverização catódica de íons de argônio A amostra foi banhada com carbono e ouro sob alto vácuo;
Mesa de amostra rotativa, revestimento uniforme, tamanho de partícula de cerca de 3-5nm;
Nenhuma seleção de material alvo, nenhum dano às amostras;
As funções de limpeza de íons e desbaste de íons podem ser realizadas.
A50.7013 Secador de Ponto Crítico Diâmetro interno: 82 mm, comprimento interno: 82 mm;
Faixa de pressão:0-2000psi;
Faixa de temperatura: 0°-50° C (32°-122° F)
A50.7014 Litografia por feixe de elétrons Com base no microscópio eletrônico de varredura, um novo sistema de nanoexposição foi desenvolvido;
A modificação manteve todas as funções sem para criar imagens de largura de linha em nanoescala;
O sistema Ebl modificado é amplamente aplicado em dispositivos microeletrônicos, dispositivos optoeletrônicos, dispositivos Quantun, pesquisa e desenvolvimento de sistemas microeletrônicos.

1x~600000x Microscópio Eletrônico de Análise de Emissões Schottky Gun A63.7080 Std Feg Sem 17
Conjunto de consumíveis padrão A63.7080, A63.7081
1 Filamento de emissão de campo Instalado no microscópio 1 unidade
2 Copo de Amostra Diâmetro 13mm 5 peças
3 Copo de Amostra Diâmetro 32mm 5 peças
4 Fita condutora dupla face de carbono 6mm 1 pacote
5 Graxa a vácuo   10 peças
6 Pano sem pêlo   1 tubo
7 Pasta de Polimento   1 unidade
8 Caixa de amostra   2 bolsas
9 Cotonete   1 unidade
10 Filtro de névoa de óleo   1 unidade
Conjunto de ferramentas e peças padrão A63.7080, A63.7081
1 Chave hexagonal interna 1,5 mm ~ 10 mm 1 conjunto
2 Pinças Comprimento 100-120mm 1 unidade
3 Chave de fenda com fenda 2*50mm, 2*125mm 2 peças
4 Chave de fenda cruzada 2*125mm 1 unidade
5 Limpe o tubo de ventilação Dia.10/6,5 mm (diâmetro externo/diâmetro interno) 5m
6 Válvula redutora de pressão de ventilação Pressão de saída 0-0,6 MPa 1 unidade
7 Fonte de alimentação interna para cozimento 0-3A CC 2 peças
8 Fonte de alimentação UPS 10kVA 2 unidades
