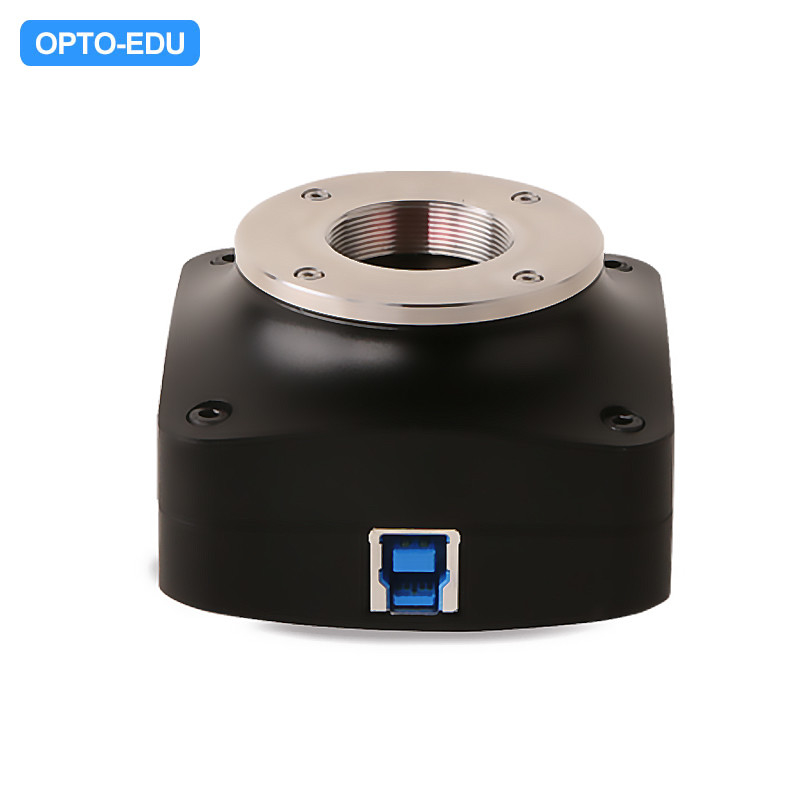

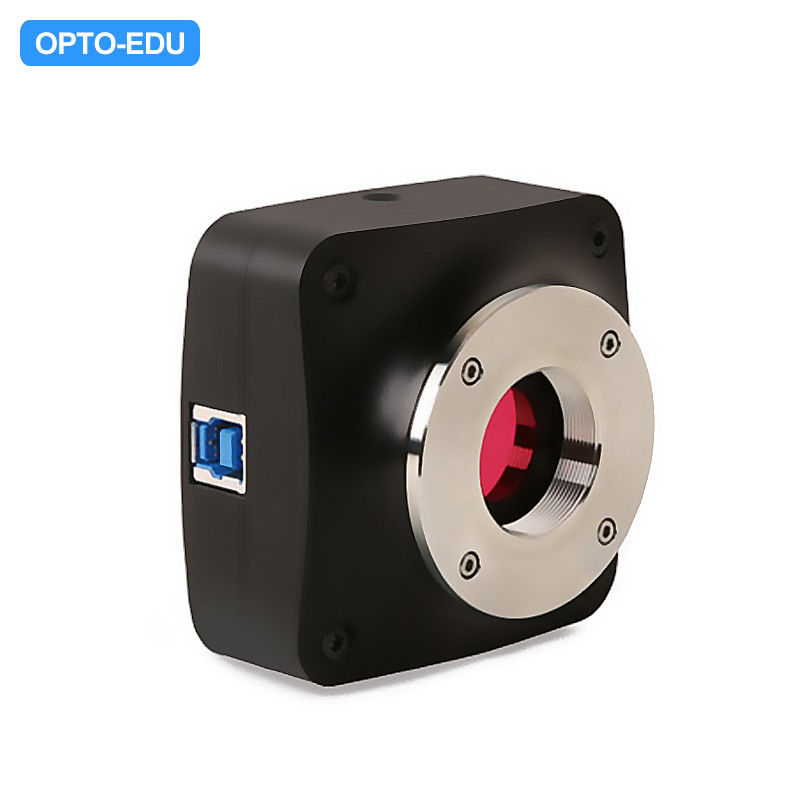

A59.2213 adota o sensor SONY Exmor CMOS como o dispositivo de seleção de imagem e o USB3.0 é usado como interface de transferência.As resoluções de hardware E3ISPM variam de 1,5M a 45M e vêm com a carcaça compacta de liga de alumínio CNC integrada.
A59.2213 integrado com processador de sinal de imagem de hardware ultrafino de 12 bits Videopipline (Ultra-fineTM HISPVP) para demonstração, ajustes, exposição automática, ajuste de ganho, equilíbrio de branco de um toque, ajuste de crominância, ajuste de saturação, correção de gama, ajuste de luminância, Ajuste de contraste, Bayer e, finalmente, forma dados RAW para saída de 8/12 bits.Isso transferirá a carga mais pesada do processamento do PC para o Ultra-fineTM HISPVP e acelerará bastante a velocidade de processamento.
A59.2213 vem com software avançado de processamento de vídeo e imagem Image View.Fornecendo Windows/Linux/macOS/Android SDK de múltiplas plataformas (Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc);
A59.2213 pode ser amplamente utilizado em ambiente de luz de campo brilhante e captura e análise de imagens de microscópio com taxa de quadros mais alta.
● Câmera digital USB 3.0 SONY Exmor Sensores CMOS retroiluminados Resloution 1,5M~45M
● Sensibilidade super alta até 2350mV (IMX385), ruído ultra baixo para imagem fluorescente
● Mecanismo de cores de hardware de cores ultrafinas, garantindo alto FPS de até 15 quadros a 20 M
● Interruptor de profundidade de 8/12/14/16 bits em tempo real, carcaça compacta de liga de alumínio CNC integrada
● Com Visualização de imagem de software de processamento de imagem e vídeo avançado, SDK de suporte para Win/Linux/Mac/Android
Cat.Não. | Sensor e tamanho (mm) | Pixel(μm) | Sensibilidade G | FPS/Resolução | Binning | Exposição |
Sinal escuro | ||||||
45MPA | 2,315 x 2,315 | 8.1@8176x5616 | 1x1(3:2) | 0,1ms~15s | ||
30,0@4088x2808 | 2x2(3:2) | |||||
8.1@7408x5556 | 1x1(4:3) | |||||
45M/IMX294(C) | 108mv com 1/30s | 33,0@4088x2808 | 2x2(4:3) | |||
1,4" (18,93x13,00) | 0,03mv com 1/30s | 10,4@8176x4320 | 1x1(17:9) | |||
34,7@4096x2160 | 2x2(17:9) | |||||
62,5@2048x1080 | 3x3(17:9) | |||||
86,5@1344x720 | 4x4(17:9) | |||||
45MPB | 45M/IMX492(C) | 2,315 x 2,315 | 108mv com 1/30s | 8.1@8176x5616 | 1x1 | 0,1ms~15s |
1,4" (18,93x13,00) | 0,03mv com 1/30s | |||||
32MPA | 32M/IMX294(C) | 2,315 x 2,315 | 108mv com 1/30s | 8.1@5600x5600 | 1x1 | 0,1ms~15s |
1,15" (12,96x12,96) | 0,03mv com 1/30s | 30,0@2800x2800 | 2x2 | |||
30,0@1400x1400 | 4x4 | |||||
21MPA | 3,3 x 3,3 | 17@5280x3954 | 1x1 | 0,1ms~15s | ||
21M/IMX269 (C) | 399mv com 1/30s | 17@3952x3952 | 1x1 | |||
4/3" (17,4x13,0) | 0,1mv com 1/30s | 56@2640x1976 | 2x2 | |||
67@1760x1316 | 3x3 | |||||
192@584x438 | 9x9 | |||||
20MPA Quente |
20M/IMX183(C) | 2,4 x 2,4 | 462mv com 1/30s | 15@5440x3648 50@2736x1824 60@1824x1216 | 1x1 | 0,1ms~15s |
1" (13,06 x 8,76) | 0,21mv com 1/30s | 2x2 | ||||
3x3 | ||||||
20MPC | 20M/IMX183(C) | 2,4 x 2,4 | 462mv com 1/30s | 20@5440x3648 48@2736x1824 58@1824x1216 | 1x1 | 0,1ms~15s |
1" (13,06 x 8,76) | 0,21mv com 1/30s | 2x2 | ||||
3x3 | ||||||
18MPA | Especial 18M/SONY(C) | 1,2 x 1,2 | 130mv com 1/30s | 17@4880x3720 40@2448x1836 50@1728x1296 | 1x1 | 0,1ms~15s |
1/2,2" (5,86x4,46) | 0,1mv com 1/30s | 2x2 | ||||
3x3 | ||||||
15,6 MPA | 15,6 M/SONY Especial (C) | 3,3 x 3,3 | 399mv com 1/30s | 17@3952x3952 56@1976x1976 67@1316x1316 | 1x1 | 0,1ms~15s |
1,1" (13,0x13,0) | 0,1mv com 1/30s | 2x2 | ||||
3x3 | ||||||
12,3MPA | 12,3M/IMX304(C, GS) 1,1"(14,13x10,35) | 3,45 x 3,45 | 1146mv com 1/30s | 23,4@4096x3000 46,3@2048x1500 | 1x1 | 0,244ms~15s |
0,1mv com 1/30s | 1x1 | |||||
12MPA Quente |
12M/IMX226(C) | 1,85 x 1,85 | 280mv com 1/30s | 25@4000x3000 | 1x1 | 0,1ms~15s |
1/1,7"(7,40x5,55) | 0,1mv com 1/30s | 50@2048x1080 | 2x2 | |||
12MPB | 12M/IMX577(C) | 1,55 x 1,55 | 250mv com 1/30s | 30@4056x3040 | 1x1 | 0,1ms~5s |
1/2"(6,29x4,71) | 0,25mv com 1/30s | 60@2028x1520 | 2x2 | |||
120@1014x760 | 4x4 | |||||
9MPA | 9,0M/IMX305(C,GS) | 3,45 x 3,45 | 1146mv com 1/30s | 34@4096x2160 | 1x1 | 0,1ms~15s |
1" (14,13x7,45) | 0,15mv com 1/30s | 60@2048x1080 | 1x1 | |||
9MPB | 9,0M/IMX533(C) | 3,76 x 3,76 | 535mv com 1/30s | 40@3008x3000 | 1x1 | 0,1ms~15s |
1" (11,31x11,28) | 0,04mv com 1/30s | 123@1488x1500 | 2x2 | |||
186@992x998 | 3x3 | |||||
8,3MPA | 8.3M/IMX274(C) | 1,62 x 1,62 | 236mv com 1/30s | 32@3840x2160 65@1920x1080 | 1x1 | 0,244ms~15s |
1/2,5"(6,22x3,50) | 0,1mv com 1/30s | 2x2 | ||||
8.3MPB | 8,3M/IMX334(C) | 2,0 x 2,0 | 505mv com 1/30s | 35@3840x2160 60@1920x1080 | 1x1 | 0,02ms~15s |
1/1,8"(7,68x4,32) | 0,1mv com 1/30s | 2x2 | ||||
8.3MPC | 8.3M/IMX485(C) | 2,9 x 2,9 | 2188mv com 1/30s | 45@3840x2160 70@1920x1080 | 1x1 | 0,02ms~15s |
1/1,2"(11,14x6,26) | 0,15mv com 1/30s | 2x2 | ||||
8.3MPD | 8,3M/IMX585(C) | 2,9 x 2,9 | 5970(mV/lx/s) | 45@3840x2160 70@1920x1080 | 1x1 | 0,02ms~15s |
1/1,2"(11,14x6,26) | 0,13mv com 1/30s | 2x2 | ||||
8.3MPE | 8,3M/IMX678(C) | 2,0 x 2,0 | 3541(mV/lx/s) | 45@3840x2160 70@1920x1080 | 1x1 | 0,02ms~15s |
1/1,8"(7,68x4,32) | 0,15mv com 1/30s | 2x2 | ||||
8MPA | 8,0M/IMX294© | 4,63 x 4,63 | 419mv com 1/30s | 30@2808x2808(14 bits) | 1x1 | 0,1ms~15s |
1,15 "(13,00 x 13,00) | 0,12mv com 1/30s | 139@1392x1392 | 2x2 | |||
139@696x696 | 4x4 | |||||
6,3MPA | 6,3M/IMX178(C) | 2,4 x 2,4 | 425mv com 1/30s | 30@3072x2048 | 1x1 | 0,1ms~15s |
1/1,8" (7,37x4,92) | 0,15mv com 1/30s | 38@1536x1024 | 2x2 | |||
6.3MPB | 6,3M/IMX178(C) | 2,4 x 2,4 | 425mv com 1/30s | 59@3072x2048 | 1x1 | 0,02ms~15s |
1/1,8" (7,37x4,92) | 0,15mv com 1/30s | 59@1536x1024 | 2x2 | |||
5MPA | 5,0M/IMX264(C,GS) | 3,45 x 3,45 | 1146mv com 1/30s | 35@2448x2048 50@1224x1024 | 1x1 | 0,1ms~15s |
2/3" (8,45x7,07) | 0,15mv com 1/30s | 1x1 | ||||
3.1MPA | 3,1M/IMX265(C,GS) | 3,45 x 3,45 | 1146mv com 1/30s | 53@2048x1536 85@1024x768 | 1x1 | 0,1ms~15s |
1/1,8" (7,07x5,30) | 0,15mv com 1/30s | 1x1 | ||||
3.1MPB | 3,1M/IMX123(C) | 2,5x2,5 | 600mv com 1/30s | 50@2048x1536 50@1920x1080 | 1x1 | 0,1ms~15s |
1/2,8" (5,12x3,84) | 0,15mv com 1/30s | 1x1 | ||||
2.1MPA | 2,1M/IMX482(C) | 5,8 x 5,8 | 8935mv com 1/30s | 96@1920x1080 | 1x1 | 14us~15s |
1/1,2"(11,14x6,26) | 0,6mv com 1/30s | |||||
2MPA | 2M/IMX385(C) | 3,75 x 3,75 | 2350mv com 1/30s | 125@1920x1080 | 1x1 | 0,1ms~15s |
1/2" (7,2x4,05) | 0,15mv com 1/30s | |||||
1,5 MPA | 1,5M/IMX273(C,GS) | 3,45 x 3,45 | 1146mv com 1/30s | 164@1440x1080 320@720x540 | 1x1 | 0,1ms~15s |
1/2,9" (4,968x3,726) | 0,15mv com 1/30s | 2x2 | ||||
Observação: C - Cor, M-Monocolor, Obturador GS-GS | ||||||
OUTRA CONFIGURAÇÃO DE HARDWARE | ||||||
Faixa Espectral | 380-650nm (com filtro IR), para câmera monocromática, AR é usado | |||||
Balanço de branco | Balanço de Branco ROI/Ajuste Manual Temp-Tint | |||||
Tecnologia de renderização de cores. | Mecanismo de cores ultrafinas | |||||
SDK de captura/controle | Windows/Linux/macOS/Android Multiple Platform SDK (Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc) | |||||
Sistema de Gravação | Imagem estática e filme | |||||
Sistema de refrigeração* | Natural | |||||
AMBIENTE OPERACIONAL | ||||||
Temperatura de operação | -10°C~ 50°C | |||||
Temperatura de armazenamento | -20°C~ 60°C | |||||
Umidade Operacional | 30~80%RH | |||||
Umidade de armazenamento | 10~60%RH | |||||
Fonte de energia | DC 5V pela porta USB do PC | |||||
AMBIENTE DE SOFTWARE | ||||||
Sistema operacional | Suporte Microsoft Windows XP / Vista / 7 /8 /10 (32 e 64 bits) | |||||
OS X (Mac OS X), Linux | ||||||
Requisitos do PC | CPU: Igual a Intel Core2 2.8GHz ou superior | |||||
Memória: 2 GB ou mais | ||||||
Porta USB: Porta USB 2.0 de alta velocidade | ||||||
Visor: 17" ou maior | ||||||
CD-ROM | ||||||
Dimensão da câmera da série A59.2213 | ||||||
O corpo da série A59.2213, feito de liga de alumínio CNC, garante uma solução robusta e robusta.A câmera foi projetada com um IR-CUT de alta qualidade para proteger o sensor da câmera.Sem partes móveis incluídas.Esse design garante uma solução robusta e robusta com vida útil maior quando comparada a outras soluções de câmeras industriais. |
Lista de embalagem da câmera da série A59.2213 | ||||||
Roupa Padrão | ||||||
UMA | arton L: 52cm W: 32cm H: 33cm (20pcs, 12~17Kg/caixa), não mostrado na foto | |||||
B | Caixa de presente L: 15cm L: 15cm A: 10cm (0.5~55Kg/caixa) | |||||
C | Câmera digital | |||||
D | Cabo de conectores banhados a ouro USB 2.0 A macho para B macho de alta velocidade / 2,0 m | |||||
E | CD (Software de driver e utilitários, Ø12cm) | |||||
Acessório opcional | ||||||
F | Adaptador de ocular ajustável de foco | Para microscópio | 0,37x, Montagem C para Diâmetro 23,2 mm | A55.2202-A37 | ||
0,50x, Montagem C para Diâmetro 23,2 mm | A55.2202-A50 | |||||
0,75x, Montagem C para Diâmetro 23,2 mm | A55.2202-A75 | |||||
Para telescópio | 0,37x, C-Mount para Diâmetro 31,75mm | A55.2204-A37 | ||||
0,50x, C-Mount para Diâmetro 31,75mm | A55.2204-A50 | |||||
0,75x, C-Mount para Diâmetro 31,75mm | A55.2204-A75 | |||||
G | Foco Fixo Adaptador de Ocular |
Para microscópio | 0,37x, Montagem C para Diâmetro 23,2 mm | A55.2202-F37 | ||
0,50x, Montagem C para Diâmetro 23,2 mm | A55.2202-F50 | |||||
0,75x, Montagem C para Diâmetro 23,2 mm | A55.2202-F75 | |||||
Para telescópio | 0,37x, C-Mount para Diâmetro 31,75mm | A55.2204-F37 | ||||
0,50x, C-Mount para Diâmetro 31,75mm | A55.2204-F50 | |||||
0,75x, C-Mount para Diâmetro 31,75mm | A55.2204-F75 | |||||
H | Anéis adaptadores de diâmetro 23,2 mm a 30,0 mm para tubo ocular de microscópio de 30,0 mm | A55.2203-30 | ||||
EU | Anéis adaptadores de diâmetro 23,2 mm a 30,5 mm para tubo ocular de microscópio de 30,5 mm | A55.2203-30.5 | ||||
J | Anéis adaptadores de diâmetro 23,2 mm a 31,75 mm para tubo de ocular de telescópio de 31,75 mm | A55.2203-31.75 | ||||
K | Calibração Micrômetro de palco |
X=0,01mm/100Div. | ||||
X,Y=0,01mm/100Div | ||||||
X=0,01mm/100Div., 0,10mm/100Div |
