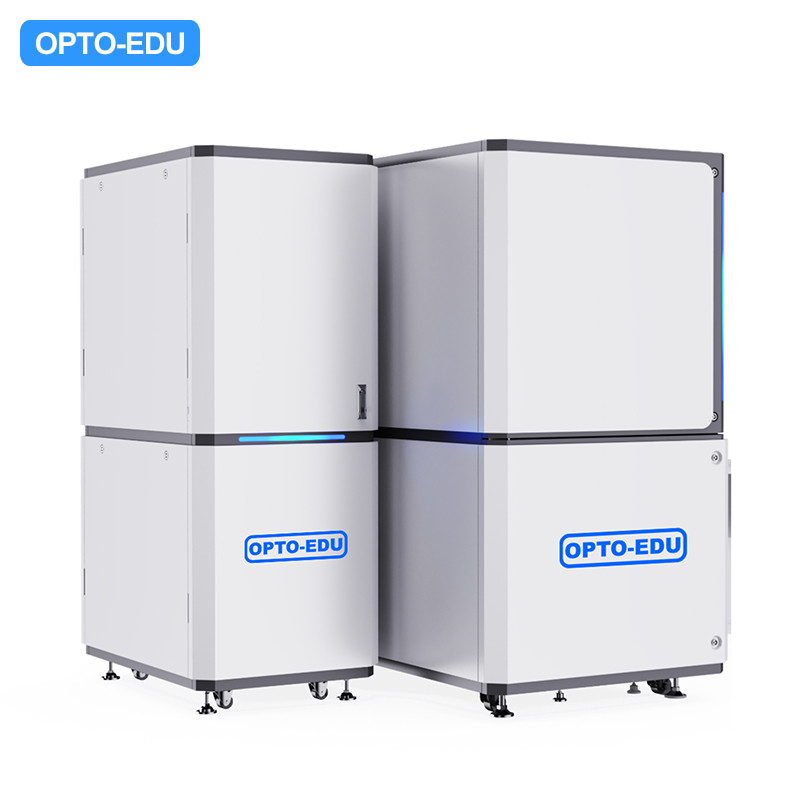

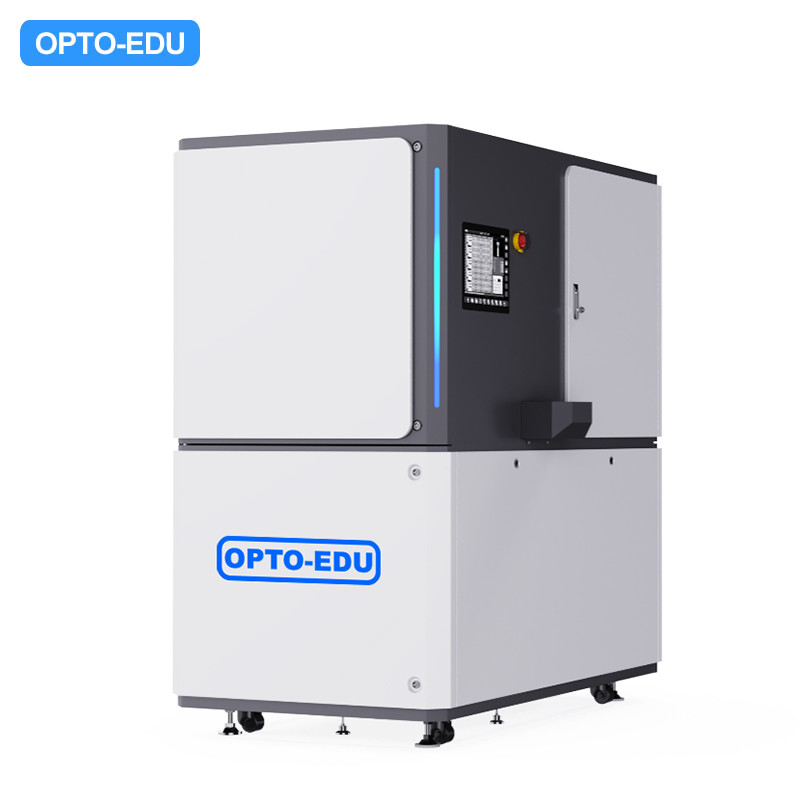

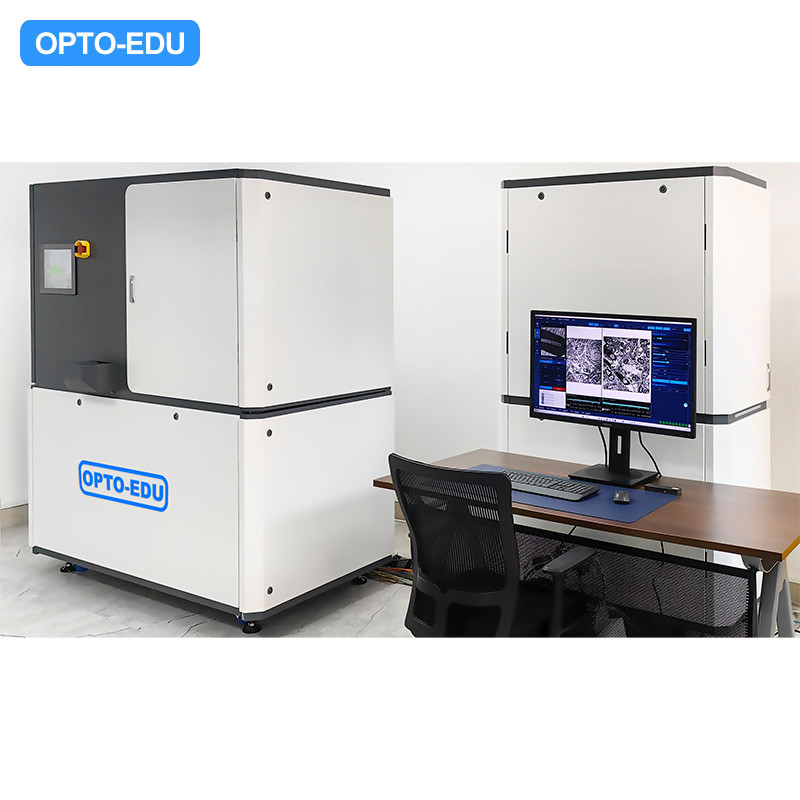

OPTO-EDU A63.7230 Microscópio Eletrônico de Transmissão de Análise STEM 50KV 800000x
-
Modo da imagem latenteBF/DF (campo brilhante/campo escuro)
-
Voltagem de aterragem no modo STEM50KV
-
Tipo de detectorDetector direto de semicondutores
-
Arma de elétronEmissão de campo térmico de tipo Schottky
-
Corrente de feixe de elétrons50pA a 100nA
-
Fase de amostragemX=±4mm, Y=±4mm, Precisão de Posicionamento 1um
-
Lugar de origemChina
-
MarcaCNOEC, OPTO-EDU
-
CertificaçãoCE, Rohs
-
Número do modeloA63.7230
-
Documento
-
Quantidade de ordem mínima1 por cento
-
PreçoFOB $1~1000, Depend on Order Quantity
-
Detalhes da embalagemEmbalagem da caixa, para o transporte da exportação
-
Tempo de entrega5 a 20 dias
-
Termos de pagamentoT/T, West Union, Paypal
-
Habilidade da fontemês de 5000 PCes
OPTO-EDU A63.7230 Microscópio Eletrônico de Transmissão de Análise STEM 50KV 800000x
|
Sistema automático de análise rápida de imagens de micro-partículas O A63.7230 é um microscópio eletrônico de transmissão de digitalização (STEM) rápido, inteligente e totalmente automatizado com direitos de propriedade intelectual completos e independentes a 50 KV.Ele atende às necessidades de aplicação em campos como a observação da morfologia do vírus, testes de segurança do banco de células de vacinas, pesquisa e fabricação de vacinas, pesquisa clínica de faturação de tecido patológico e pesquisa biológica em omics de conexão neural cerebral. |
|

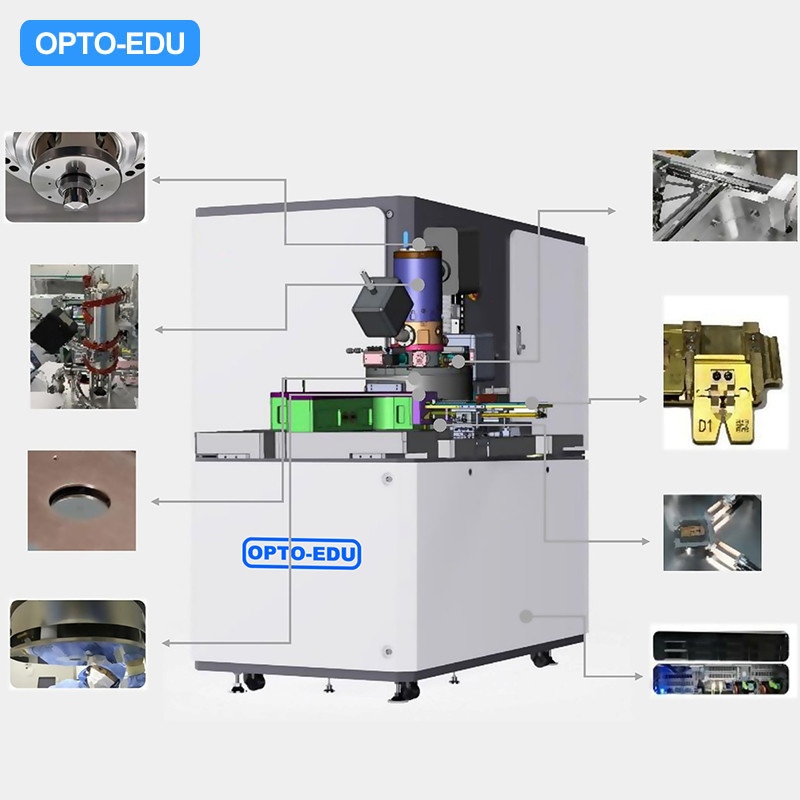

A63.7230 Tecnologia básica |
|
|
- Não.Sistema óptico eletrônico de alta resolução e brilho elevado 100M/s de imagem de ultra-alta velocidade a 50KV. O sistema tem capacidade de análise em nanoescala a nível de vídeo (25fps@2k*2k),Permitindo a aquisição de informações totalmente automatizada sem omissões, mantendo uma alta resolução. - Não.Detector de elétrons diretos de alta sensibilidade Todos os detectores de A63.7230 utilizam detectores de elétrons diretos concebidos independentemente, que convertem os elétrons directamente em sinais eléctricos,Obtendo uma eficiência de detecção superior a 80% e uma relação sinal/ruído (SNR) superior. - Não.Alteração rápida entre campo grande e imagens de alta resolução O design óptico eletrônico inovador permite que a imagem de grande campo e a imagem de alta resolução operem de forma independente, permitindo a comutação rápida, a identificação e o posicionamento precisos de partículas,e imagens rápidas de alta resolução. - Não.Plataforma de movimento mecânico de alta velocidade e alta estabilidade Usa uma plataforma de movimento livre de vibrações, X=±4mm, Y=±4mm, precisão de posicionamento 1um. |
|
| A63.7230 Microscópio eletrônico de digitalização por transmissão (STEM) | |
| Resolução | 1.0nm@50kV |
| (1nA de corrente do feixe, em condições ideais) | |
| Modo de Imagem | BF/DF (campo brilhante/campo escuro) |
| Voltagem de aterragem no modo STEM | 50 KV |
| Tipo de detector | Detector direto de semicondutores |
| Magnificação | 1X-500X (imagem óptica de baixa ampliação) |
| 500X - 800.000X (Imagens STEM) | |
| Arma de elétrons | Emissão de campo térmico de tipo Schottky |
| Corrente de feixe de elétrons | 50pA a 100nA |
| Fase de amostragem | X=±4mm, Y=±4mm, Precisão de posicionamento 1um |
| Fluxo de imagem | Pode completar a imagem de uma área de 1x1mm2 a 4nm pixel dentro de 0,5 horas |
| Aquisição de imagem ultra-alta velocidade | 100MB/s, uma única imagem de 24k x 24k leva apenas 6,5s para ser capturada |
| Método de aquisição | STEM Aquisição de campo brilhante (BF) ou campo escuro (DF) |
| Software de controlo do microscópio eletrónico de alto rendimento | Equipado com otimização automática de imagem, rastreamento de foco inteligente, navegação óptica panorâmica e funções de aquisição totalmente automatizadas de grande área |
| Alteração rápida entre campo grande e imagens de alta resolução | Design óptico eletrônico inovador, operação independente de imagens de grande campo e imagens de alta resolução, comutação rápida, identificação e posicionamento precisos de partículas,Imagem rápida de alta resolução |
| Software de processamento de análise de imagem AI Server | Imagem de campo ultra-grande, 100um@25nm, reconhecimento e medição de alta eficiência do servidor de IA |
| Capacidade de detecção quantitativa de partículas de alto rendimento | Novo sistema de carga de amostras e sistema automatizado de gestão de amostras, que assegura a detecção quantitativa |
|
▶Sistema óptico concebido para detecção de micropartículas totalmente automatizada
Os microscópios eletrónicos de transmissão tradicionais têm um campo de visão reduzido, o que não pode satisfazer as necessidades de detecção e identificação de um grande número de nanopartículas.7230 é projetado com base em conceitos de equipamento de detecção de feixe de elétrons de nível industrial de semicondutores, alcançando capacidades de detecção de nanopartículas de alto rendimento.
A A63.7230 obtém imagens de ultra-alta velocidade através de projetos inovadores, como tecnologia de imagem rápida, estágio de amostragem livre de vibrações, sistema óptico de elétrons de alta velocidade e tecnologia de IA,com velocidades de imagem que atingem dezenas de vezes as dos microscópios eletrônicos tradicionais. |
|
▶Projeto totalmente automatizado Uma série de ações, como inspeção de ligação, posicionamento de navegação, centralização de um clique, ajuste de foco e correção de desvio são automatizadas.O sistema de rastreamento de foco em tempo real é composto por hardware e software. Utilizando uma deflexão eletrónica precisa para conseguir um posicionamento preciso das imagens de amostras, resultando numa elevada repetibilidade dos resultados.Ele não só elimina a necessidade de um esforço extensivo para ajustar e localizar posições de amostras, mas também utiliza inteligência artificial para detecção automática, conseguindo, em última análise, uma operação contínua sem supervisão. |
|
▶Funções de software personalizáveis para diferentes clientes Aproveitando a inteligência artificial moderna, algoritmos de IA, etc., para ajudar o pessoal experimental na análise,da preparação da amostra frontal à tomada automática de imagens de secção completa e costura pelo microscópio eletrônico, gerando mapas de alta resolução e, em seguida, para processamento de dados de back-end.fornecer aos utilizadores uma solução completa. |
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
