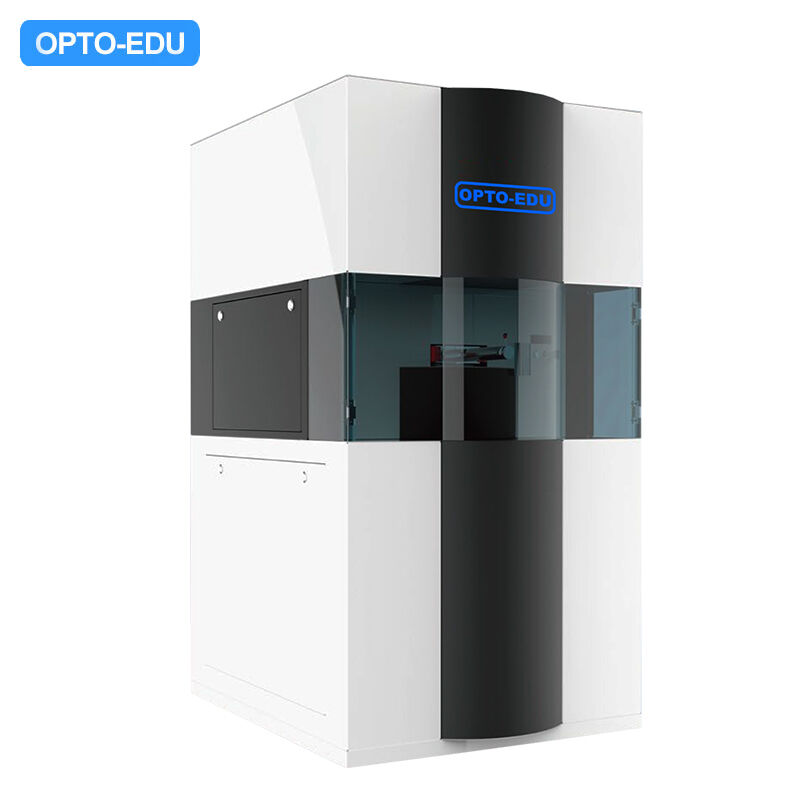

Máquina de litografia por feixe de elétrons OPTO-EDU A63.7010 EBL
-
Destacar
Máquina de litografia por feixe de elétrons EBL
,Microscópio de digitalização de litografia por feixe de elétrons
,Máquina de litografia OPTO-EDU A63.7010
-
Equipamento padrãoEstágio de interferômetro a laser
-
Viagem de palco≤105mm
-
Resolução de imagem≤1nm@15kV; ≤1,5nm@1kV
-
Densidade atual do feixe>5300 A/cm2
-
Tamanho mínimo do ponto do feixe≤2nm
-
Obturador de feixe de elétronsTempo de subida <100 ns
-
Lugar de origemChina
-
MarcaCNOEC, OPTO-EDU
-
CertificaçãoCE,
-
Número do modeloA63.7010
-
Documento
-
Quantidade de ordem mínima1 unidade
-
PreçoFOB $1~1000, Depend on Order Quantity
-
Detalhes da embalagemEmbalagem da caixa, para o transporte da exportação
-
Tempo de entrega180 dias
-
Termos de pagamentoT/T, West Union, PayPal
-
Habilidade da fontemês de 5000 PCes
Máquina de litografia por feixe de elétrons OPTO-EDU A63.7010 EBL
| Especificações do estágio | |
| Equipamento padrão | Estágio de interferômetro a laser |
| Viagem de palco | ≤105 mm |
| Especificações de arma eletrônica e imagem | |
| Pistola de emissões de campo Schottky | Voltagem de aceleração 2OV ~ 30kV Detector secundário de elétrons lateral e Detector de elétrons na lente |
| Resolução da imagem | ≤1 nm@15 kV;≤1.5nm@1kV |
| Densidade de corrente do feixe | > 5300 A/cm2 |
| Tamanho mínimo do ponto do feixe | ≤2 nm |
| Litografia Especificações | |
| Obturador de feixe de elétrons | Tempo de elevação < 100 ns |
| Campo de escrita | ≤500x500 um |
| Largura mínima da linha de exposição única | 10 ± 2 nm |
| Velocidade de varredura | 25 MHz/ 50 MHz |
| Parâmetros do gerador gráfico | |
| Núcleo de controlo | FPGA de alto desempenho |
| Velocidade máxima de varredura | 50 MHz |
| Resolução do D/A | 20 bits |
| Tamanhos de campo de escrita suportados | 10 um ~ 500 um |
| Suporte do obturador do feixe | 5VTTL |
| Tempo mínimo de permanência | 10n |
| Formatos de arquivo suportados | GDSIl, DXF, BMP, etc. |
| Medição da corrente do feixe de Faraday | Incluído |
| Correção do efeito de proximidade | Opcional |
| Estágio de interferômetro a laser | Opcional |
| Modos de varredura | Sequencial (tipo Z), Serpentine (tipo S), Espiral e outros modos de varredura vetorial |
| Modos de exposição | Suporta calibração de campo, costura de campo, sobreposição e exposição automática de várias camadas |
| Suporte de canais externos | Suporta a varredura de feixe de elétrons, movimento do palco, controlo do obturador do feixe e detecção secundária de elétrons |
|
|
Estágio de interferômetro a laser Estágio de interferômetro a laser: Estágio avançado de interferômetro a laser que atende aos requisitos de costura e sobreposição de grande curso e alta precisão |
|
Pistola de emissão de campo Uma arma de emissão de campo de alta resolução é uma garantia importante para a qualidade litográfica |
|
|
|
Gerador de gráficos Atinge ultra-alta resoluçãodesenho de padrões, assegurando simultaneamente a digitalização de ultra-alta velocidade |
| A63.7010 VS Raith 150 Dois | ||
| Modelo do dispositivo | OPTO-EDU A63.7010 (China) | Raith 150 Dois (Alemanha) |
| Voltagem de aceleração (kV) | 30 | 30 |
| Min. Diâmetro do ponto do feixe (nm) | 2 | 1.6 |
| Tamanho do palco ( polegadas) | 4 | 4 |
| Largura de linha mínima (nm) | 10 | 8 |
| Precisão de costura (nm) | 50 ((35 nm) | 35 |
| Precisão de sobreposição (nm) | 50 ((35 nm) | 35 |
