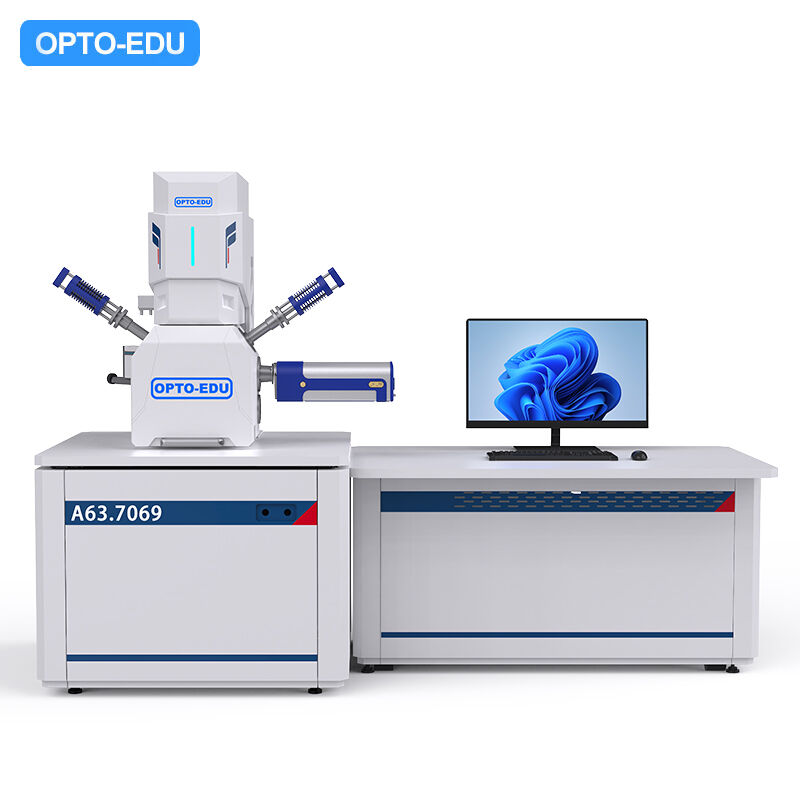

Opto Edu A63.7069 Scanning Electron Microscope Instrument Std 1x~450000x

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x

  • Destacar

    Instrumento de microscópio eletrônico de varredura opto edu

    ,

    instrumento de microscópio eletrônico de varredura 300000x

  • Resolução
    3nm@30KV(SE); 6nm@30KV(BSE)
  • Ampliação
    1x~450000x
  • Arma de elétron
    Cartucho de filamento de tungstênio pré-centralizado com cátodo aquecido de tungstênio
  • Acelerando
    0~30KV
  • Abertura objetiva
    Sistema de vácuo externo ajustável com abertura de molibdênio
  • Estágio de amostra
    Estágio dos Cinco Eixos
  • Lugar de origem
    China
  • Marca
    CNOEC, OPTO-EDU
  • Certificação
    CE, Rohs
  • Número do modelo
    A63.7069
  • Documento
  • Quantidade de ordem mínima
    1 pc
  • Preço
    FOB $1~1000, Depend on Order Quantity
  • Detalhes da embalagem
    Embalagem da caixa, para o transporte da exportação
  • Tempo de entrega
    5 ~ 20 dias
  • Termos de pagamento
    T/T, West Union, PayPal
  • Habilidade da fonte
    mês de 5000 PCes

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 0
Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 1
Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 2
Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 3

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 4

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 5

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 6

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 7

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 8

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 9

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 10

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 11

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 12
A63.7069 Função principal do software
Regulação de alta pressão Análise de linha vertical Regulação de turnos potenciais
Regulação da corrente do filamento Ajuste do condensador Medição em escala múltipla
Ajuste astigmático Ajuste elétrico para central Brilho / contraste automático
Ajuste de brilho Ajuste da lente Foco automático
Ajuste de contraste Previsão da foto Eliminação automática do astigmatismo
Ajuste de ampliação Regra ativa Ajuste automático do filamento
Modo de varredura da área selecionada 4 Ajuste da velocidade de digitalização Gestão dos parâmetros
Modo de varredura pontual Inversão da lente Imagem instantânea, congelamento da imagem
Análise de superfície Reversão do condensador Uma visão rápida fundamental
Análise de linha horizontal Ajuste elétrico da rotação


Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 13
Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 14

SEM A63.7069
A63.7069-L
A63.7069-LV
A63.7080
A63.7080-L
A63.7081
Resolução 3nm@30KV ((SE)
6nm@30KV ((BSE)
1.5nm@30KV ((SE)
3nm@30KV ((BSE)
1.0nm@30KV(SE)
3.0nm@1KV(SE)
2.5nm@30KV ((BSE)
Magnificação 1x~450000x,Magnificação verdadeira negativa 1x~600000x, Magnificação verdadeira negativa 1x~3000000x Magnificação verdadeira negativa
Arma de elétrons Cartucho de filamento de tungstênio pré-centrado Pistola de emissões de campo Schottky Pistola de emissões de campo Schottky
Voltagem Tensão de aceleração 0.2- Não.30 kV, ajustável contínuo, passo de ajuste 100V@0-10Kv, 1KV@10-30Kv
Visualização rápida Função de visualização rápida de imagem de uma chave N/A N/A
Sistema de lentes Lente de três níveis com lentes cónicas eletromagnéticas Lentes de múltiplos níveis com forma cónica eletromagnética
Apertura 3 Aperturas de objetos de molibdênio, ajustáveis fora do sistema de vácuo, sem necessidade de desmontar o objetivo para mudar a abertura
Sistema de vácuo 1 Bomba Turbo Molecular
1 Bomba mecânica
Vazio da sala de colheita> 2,6 E-3 Pa
Espaço de vácuo da arma de elétrons> 2,6E-3Pa
Controle de vácuo totalmente automático
Função de bloqueio a vácuo

Modelo opcional: A63.7069-LV
1 Bomba Turbo Molecular
2Bombas mecânicas
Vazio da sala de colheita> 2,6 E-3 Pa
Espaço de vácuo da arma de elétrons> 2,6E-3Pa
Controle de vácuo totalmente automático
Função de bloqueio a vácuo

Vazio baixoIntervalo 10 ~ 270Pa para comutação rápida em 90 segundos para BSE ((LV)
1 Conjunto de bombas iónicas
1 Bomba Turbo Molecular
1 Bomba mecânica
Vazio da sala de colheita> 6E-4Pa
Espaço de vácuo da arma de elétrons> 2E-7 Pa
Controle de vácuo totalmente automático
Função de bloqueio a vácuo
1 Bomba de íons de pulverização
1 Bomba de compostos iônicos Getter
1 Bomba Turbo Molecular
1 Bomba mecânica
Vazio da sala de colheita> 6E-4Pa
Espaço de vácuo da arma de elétrons> 2E-7 Pa
Controle de vácuo totalmente automático
Função de bloqueio a vácuo
Detector SE: Detector secundário de elétrons de vácuo elevado (com proteção do detector) SE: Detector secundário de elétrons de vácuo elevado (com proteção do detector) SE: Detector secundário de elétrons de vácuo elevado (com proteção do detector)
BSE: Segmentação de semicondutores 4
Detector de dispersão de retorno
Opcional Opcional
Modelo opcional: A63.7069-LV
BSE ((LV): Semicondutores 4 Segmentação
Detector de dispersão de retorno

CCD:Câmara CCD infravermelha CCD:Câmara CCD infravermelha CCD:Câmara CCD infravermelha
Extensão da porta 2 Estender portas no espaço de amostragem
EDS, BSD, WDS, etc.
4 Extender portas no espaço de amostragem para
BSE, EDS, BSD, WDS, etc.
4 Extender portas no espaço de amostragem para
BSE, EDS, BSD, WDS, etc.
Fase de colheita de espécimes 5 eixos Fase, 4Auto+ 1ManualControle
Período de viagem:
X = 70 mm, Y = 50 mm, Z = 45 mm,
R=360°, T=-5°~+90° ((Manual)
Toque na função de alerta e parada

Modelo opcional:

A63.7069-L5 eixos Auto Large Stage
5 EixosAuto MédioEstágio
Período de viagem:
X=80mm, Y=50mm, Z=30mm,
R=360°, T=-5°~+70°
Toque na função de alerta e parada

Modelo opcional:

A63.7080-L5 EixosAuto GrandesEstágio
5 EixosAuto GrandesEstágio
Período de viagem:
X=150mm, Y=150mm, Z=60mm,
R=360°, T=-5°~+70°
Toque na função de alerta e parada
Exemplar máximo Dia. 175mm, altura 35mm Dia. 175 mm, altura 20 mm Dia.340 mm, altura 50 mm
Sistema de imagem Imagem estática real com resolução máxima de 4096x4096 pixels.
Formato de ficheiro de imagem: BMP ((Default), GIF, JPG, PNG, TIF
Imagem Imóvel Real Resolução máxima 16384x16384 pixels,
Formato de ficheiro de imagem: TIF ((Default), BMP, GIF, JPG, PNG
Vídeo: Auto Registro Digital. AVI Vídeo
Imagem Imóvel Real Resolução máxima 16384x16384 pixels,
Formato de ficheiro de imagem: TIF ((Default), BMP, GIF, JPG, PNG
Vídeo: Auto Registro Digital. AVI Vídeo
Computador e Software PC Work Station Win 10 System, com software de análise de imagem profissional para controlar totalmente toda a operação do microscópio SEM, especificação do computador não inferior a Inter I5 3.2GHz, memória 4G,Monitor LCD IPS de 24", 500G Hard Disk, Mouse, teclado

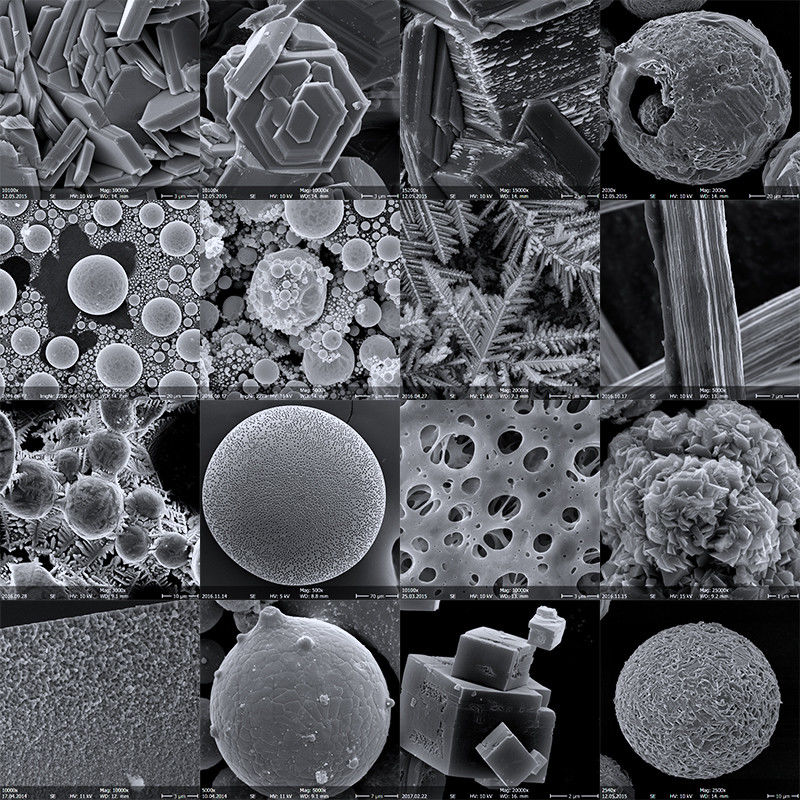

Exibição de fotos O nível de imagem é rico e meticuloso, mostrando ampliação em tempo real, régua, tensão, curva cinzenta
Dimensão
& Peso
Corpo do microscópio 800x800x1850mm
Tabela de trabalho 1340x850x740mm
Peso total 400 kg
Corpo do microscópio 800x800x1480mm
Tabela de trabalho 1340x850x740mm
Peso total 450 kg
Corpo do microscópio 1000x1000x1730 mm
Tabela de trabalho 1330x850x740mm
Peso total 550 kg
Acessórios opcionais
Acessórios opcionais A50.7002Espectrômetro de raios-X dispersivo de energia EDS
A50.7011Revestimento por pulverização de íons
A50.7001Detector de elétrons de espalhamento de volta da EEB
A50.7002Espectrômetro de raios-X dispersivo de energia EDS
A50.7011Revestimento por pulverização de íons
A50.7030Painel de controlo motorizado
A50.7001Detector de elétrons de espalhamento de volta da EEB
A50.7002Espectrômetro de raios-X dispersivo de energia EDS
A50.7011Revestimento por pulverização de íons
A50.7030Painel de controlo motorizado

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 15

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 16
A50.7001 Detector de EEB Detector de retrodispersão de quatro segmentos de semicondutores;
Disponível nos ingredientes A+B, Informações morfológicas A-B;
Observação de amostras disponíveis sem pulverizar ouro;
Disponível em Impuridade Observada e Distribuição a partir do mapa de escala de cinzas diretamente.
A50.7002 EDS (Detector de Raios X) Fonte de nitreto de silício (Si3N4) para otimizar a transmissão de raios-X de baixa energia para análise de elementos leves;
Excelente resolução e sua eletrônica avançada de baixo ruído proporcionam um desempenho de transferência excepcional;
A pequena pegada oferece flexibilidade para garantir a geometria ideal e as condições de recolha do AATA;
Os detectores contêm um chip de 30 mm2.
A50.7003 EBSD (difração de feixe de elétrons de retrodispersão) O utilizador pode analisar a orientação cristalina, a fase cristalina e a micro textura dos materiais e o desempenho dos materiais relacionados, etc.
Optimização automática das configurações da câmara EBSD
durante a recolha de dados, fazer análises interativas em tempo real para obter o máximo de informações
Todos os dados foram marcados com uma etiqueta de tempo, que pode ser visualizada a qualquer momento
alta resolução 1392 x 1040 x 12
Velocidade de digitalização e índice: 198 pontos/seg, com Ni como padrão, sob a condição de 2~5nA, pode garantir a taxa de índice ≥99%;
Funciona bem sob a condição de baixa corrente de feixe e baixa tensão de 5kV a 100pA
Precisão de medição da orientação: Melhor que 0,1 graus
Usando sistema de índice triplex: não é necessário depender da definição de banda única, fácil indexação de má qualidade de padrão
Base de dados dedicada: Base de dados especial do EBSD obtida por difração de elétrons: > 400 estruturas de fase
Capacidade de indexação: pode indexar automaticamente todos os materiais cristalinos de 7 sistemas cristalinos.
As opções avançadas incluem o cálculo da rigidez elástica (Elastic Stiffness), factor Taylor (Taylor), factor Schmidt (Schmid) e assim por diante.
A50.7010 Máquina de revestimento Concha de vidro protetora: ¥250 mm; 340 mm de altura;
Câmara de processamento de vidro:
88mm; 140mm Alto; 88mm; 57mm Alto;
Dimensão do estágio da amostra: 40 mm (máximo);
Sistema de vácuo: bomba molecular e bomba mecânica;
Detecção de vácuo: Pirani Gage;
Vazio:melhor do que 2 x 10-3 Pa;
Protecção contra vácuo:20 Pa com válvula de inflação em microscala;
Movimento do espécime: rotação do plano, precessão da inclinação.
A50.7011 Revestimento por pulverização de íons Câmara de processamento de vidro: ¥100 mm; 130 mm de altura;
Dimensão do estágio da amostra: 40 mm (contém 6 copos de amostra);
Ouro de alvo Tamanho: 58mm * 0,12mm (espessura);
Detecção de vácuo: Pirani Gage;
Protecção contra vácuo:20 Pa com válvula de inflação em microscala;
Gás Médio:Argão ou Ar com entrada de ar especial de gás de argão e regulação de gás em microescala.
A50.7012 Revestimento de pulverização de íons de argão A amostra foi revestida com carbono e ouro sob alto vácuo;
Tabela de amostragem giratória, revestimento uniforme, tamanho de partícula cerca de 3-5 nm;
Sem selecção do material alvo, sem danos às amostras;
As funções de limpeza de íons e diluição de íons podem ser realizadas.
A50.7013 Secador de ponto crítico Diâmetro interno: 82 mm, comprimento interno: 82 mm;
Intervalo de pressão: 0 a 2000 psi;
Intervalo de temperatura: 0°-50° C (32°-122° F)
A50.7014 Litografia por feixe de elétrons Com base no microscópio eletrônico de varredura, foi desenvolvido um novo sistema de nanoexposição;
A modificação manteve todas as funções sem para fazer imagem de largura de linha em nanoescala;
O sistema Ebl modificado é amplamente aplicado em dispositivos microeletrônicos, dispositivos optoeletrônicos, dispositivos quânticos, P&D de sistemas microeletrônicos.

Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 17
A63.7069 Fornecimento de consumíveis normalizados
1 Filamentos de tungstênio Pre-centrado, importado 1 Caixa (5 peças)
2 Copo de amostra Diâmetro 13 mm 5 Pcs
3 Copo de amostra Dia.32mm 5 Pcs
4 Tela condutora de carbono de dupla face 6 mm 1 Pacote
5 Graxa de vácuo   10 Pcs
6 Tecido sem pelos   1 tubo
7 Pasta de polir   1 Pc
8 Caixa de amostras   2 sacos
9 Swab de algodão   1 Pc
10 Filtro de névoa de óleo   1 Pc
A63.7069 Ferramentas e peças normalizadas
1 Fecho de hexágono interno 1.5 mm~10 mm 1 conjunto
2 Pinças Comprimento 100-120 mm 1 Pc
3 Parafusador com ranhuras 2 × 50 mm, 2 × 125 mm 2 peças
4 Torná-vite cruzado 2*125 mm 1 Pc
5 Remover diafragma   1 Pc
6 Rodas de limpeza   1 Pc
7 Ferramenta de ajuste de filamentos   1 Pc
8 Garrafa de regulação de filamentos   3 Pc
9 Extractor de tubos   1 Pc
Opto Edu A63.7069 Instrumento de Microscópio Eletrônico de Análise Std 1x~450000x 18
